一、概述
测试桩设计为多功能测试桩,,用于阴极保护参数的检测,是管道管理维护中必不可少的装置,按测试功能沿线布设。测试桩用于管道电位、电流、绝缘性能的检测,本装置装有6个接线柱,可以根据设计单位的具体要求方便地组成电位、电流、牺牲阳极、绝缘性能测试桩或交叉管道测试桩等。
测试桩由桩体、测试接线板、测试导线和铭牌等几部分组成。
二、测试桩的分类:

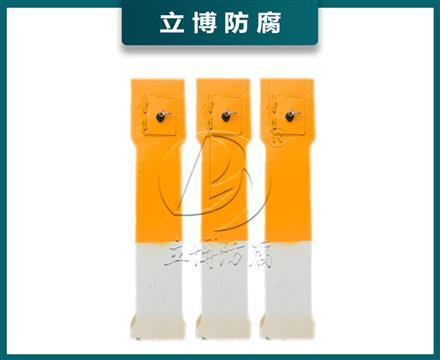

1、按材质分:钢质测试桩、水泥测试桩、塑料测试桩。钢质测试桩又分为碳钢测试桩和不锈钢测试桩。
2、按功能分:
● 电位测试桩:主要用于检测保护电位
● 牺牲阳极测试桩:用于连接牺牲阳极,测量牺牲阳极的性能参数
● 电流测试桩:测量管中电流
● 保护效果测试桩:连接测试片。

三、规格型号

四、测试桩主要特点

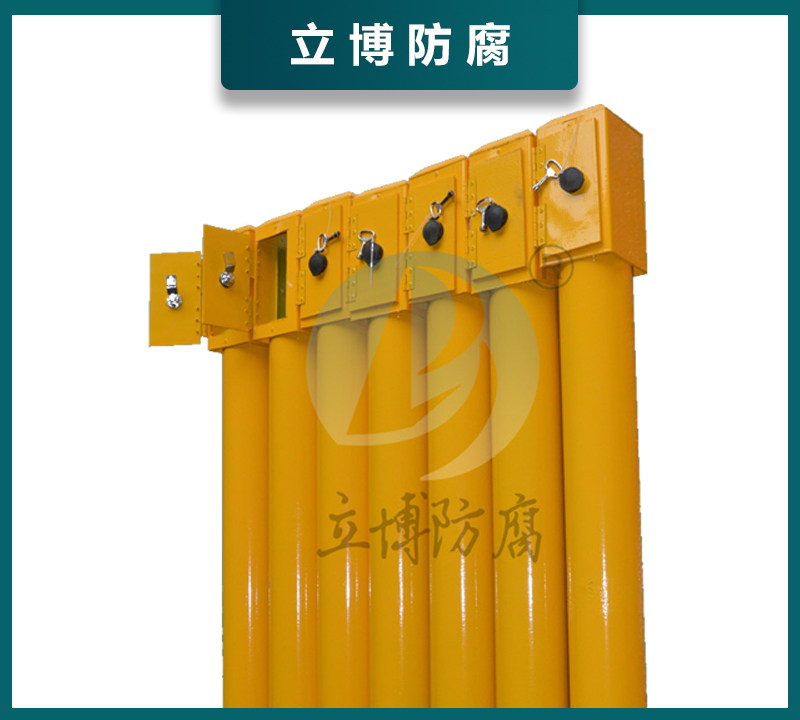

2.1 用优质无缝钢管制造,规格为φ108mm×4 mm× 3000mm、φ108mm×4 mm× 2000mm、1800 mm×Φ89 mm×3 mm。外涂层采用防紫外线静电粉末喷涂,经久耐用,外表美观。

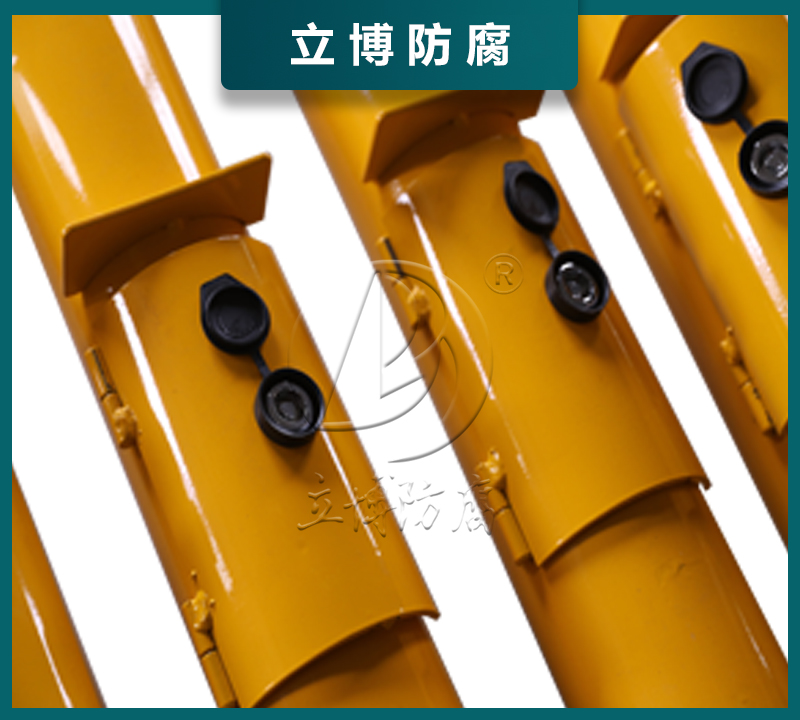

2.2 测量门嵌入门框,且门与门框周边间隙小,具有防撬功能。
2.3 锁芯深藏锁杯底部,锁门扣由弹性簧片支架限位,非专用锁匙,无法插入锁体拧开测量门。
2.4 测量门锁芯呈凸起等边三角形,且被杯形锁体围住,起保护锁芯作用,防止门锁被破坏。
2.5 测量门轴套与门轴分别焊接在门和门框上,坚固灵活。
2.6 接线板上的接线端子为6柱型,用环氧玻璃纤维板制作。接线端子适于连接截面为6~10mm2的电缆。
2.7 埋地深度：800mm。
2.8 公司也可根据客户需求定做不同规格的测试装。接线板上的接线端子也可做成8柱型
.
