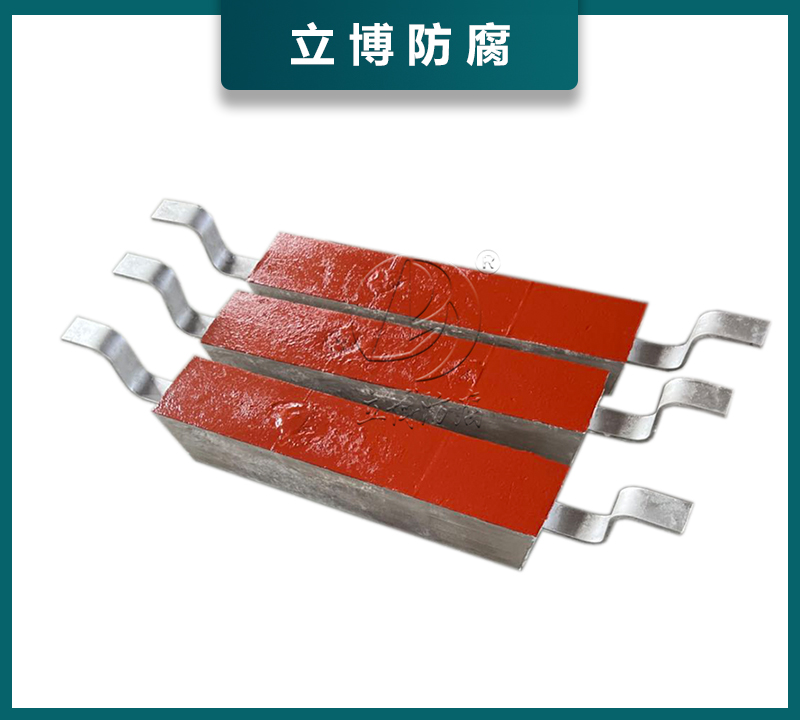

铝合金牺牲阳极
铝阳极能够防止海水及淡水中钢质结构的腐蚀，适用于海水介质中的船舶、机械设备、海洋工程和海港设施以及海水管道、船体、压水舱、储罐、钻井平台、海泥中管道、电缆等设施金属防腐蚀的阴极保护。铝阳极的性能受合金的化学成分影响，我们提供不同的合金组成, 以满足顾客的要求，我们也可以根据客户要求制造特殊规格化学成分的阳极。
详细介绍
执行标准：
GB/T4948-2002
主要用途：
铝阳极能够防止海水及淡水中钢质结构的腐蚀，适用于海水介质中的船舶、机械设备、海洋工程和海港设施以及海水管道、船体、压水舱、储罐、钻井平台、海泥中管道、电缆等设施金属防腐蚀的阴极保护。铝阳极的性能受合金的化学成分影响，我们提供不同的合金组成, 以满足顾客的要求，我们也可以根据客户要求制造特殊规格化学成分的阳极。
规格:16kg,22kg,23kg,35kg,50kg,85kg,120kg,131kg,180kg
产品分类：
（1）普通铝合金牺牲阳极
（2）圆盘铝合金牺牲阳极
（3）高效铝合金牺牲阳极
（4）耐高温铝合金牺牲阳极
（5）镯式铝合金牺牲阳极
我公司也可以根据客户的不同需求设计并生产各种特殊规格和性能的铝合金牺牲阳极。
化学成份
合金种类 |
Zn |
In |
Cd |
Sn |
Mg |
Si |
Ti |
杂质，不大于 |
Al |
|
Si |
Fe |
Cu |
|
Al-Zn-In-Sd |
2.5-4.5 |
0.018-0.050 |
0.005-0.020 |
- |
- |
- |
- |
0.10 |
0.15 |
0.01 |
余量 |
|
Al-Zn-In-Sn |
2.2-5.2 |
0.020-0.045 |
- |
0.018-0.035 |
- |
- |
- |
0.10 |
0.15 |
0.01 |
余量 |
|
Al-Zn-In-Si |
5.5-7.0 |
0.025-0.035 |
- |
- |
- |
0.10-0.15 |
- |
0.10 |
0.15 |
0.01 |
余量 |
|
Al-Zn-In-Sn-Mg |
2.5-4.0 |
0.020-0.050 |
- |
0.025-0.075 |
0.50-1.00 |
- |
- |
0.10 |
0.15 |
0.01 |
余量 |
|
Al-Zn-In-Mg-Ti |
4.0-7.0 |
0.020-0.050 |
- |
- |
0.50-1.50 |
- |
0.01-0.08 |
0.10 |
0.15 |
0.01 |
余量 |
电化学性能
种类/指标/性能 |
开路电位-V(SCE) |
工作电位-V(SCE) |
实际电容量A·h/kg |
电流效率% |
溶解状况 |
|
普通铝合金牺牲阳极 |
1.10-1.18 |
1.05-1.12 |
≥2400 |
≥85 |
腐蚀产物容易脱落，表面溶解军润 |
|
高效铝合金牺牲阳极 |
1.10-1.18 |
1.05-1.12 |
≥2600 |
≥90 |
|
高活化铝合金牺牲阳极 |
1.45-1.50 |
1.40-1.45 |
≥2080 |
≥70 |
1、储管内常用牺牲阳极型号规格
型号 |
规格/mm |
重量kg |
|
长×（上底+下底）×高mm |
|
AC-1 |
750×（115+135）×130 |
35.0 |
|
AC-2 |
500×（115+135）×130 |
23.0 |
|
AC-3 |
500×（105+135）×100 |
16.0 |
|
AC-4 |
300×（105+135）×100 |
10.0 |
2、港工设施，海洋工程设施常用牺牲阳极型号规格
型号 |
规格/mm |
重量kg |
|
长×（上底+下底）×高mm |
|
AI-1 |
2300×（220+240）×230 |
310.0 |
|
AI-2 |
1600×（200+210）×220 |
190.0 |
|
AI-3 |
1500×（170+200）×180 |
130.0 |
|
AI-4 |
900×（150+170）×160 |
58.0 |
|
AI-5 |
1500×（148+178）×170 |
120.0 |
|
AI-6 |
850×（180+220）×180 |
85.0 |
|
AI-7 |
800×（200+280）×150 |
80.0 |
|
AI-8 |
700×（160+220）×180 |
72.5 |
|
AI-9 |
1250×（115+135）×130 |
56.0 |
|
AI-10 |
1000×（115+135）×130 |
46.0 |
|
AI-11 |
750×（115+135）×130 |
35.0 |
|
AI-12 |
500×（115+135）×130 |
23.0 |
3、压载水舱常用牺牲阳极型号规格
型号 |
规格/mm |
重量kg |
|
长×（上底+下底）×高mm |
|
AT-1 |
500×（115+135）×130 |
23.0 |
|
AT-2 |
1500×（65+75）×70 |
21.5 |
|
AT-3 |
500×（110+130）×120 |
20.0 |
|
AT-4 |
1000×（58.5+78.5）×68 |
13.2 |
|
AT-5 |
800×（56+74）×65 |
10.0 |
|
AT-6 |
1150×（48+54）×51 |
9.0 |
|
AT-7 |
250×（80+100）×85 |
5.0 |
|
AT-8 |
200×（70+90）×70 |
3.0 |
4、海水冷却水系统常用长条形牺牲阳极型号规格
型号 |
规格/mm |
重量kg |
|
长×（上底+下底）×高 |
|
AE-1 |
1200×（200+280）×150 |
120.0 |
|
AE-2 |
800×（200+280）×150 |
80.0 |
|
AE-3 |
1000×（115+135）×130 |
46.0 |
|
AE-4 |
500×（115+135）×130 |
23.0 |
|
AE-5 |
1000×（80+100）×80 |
20.0 |
|
AE-6 |
500×（105+135）×100 |
16.0 |
|
AE-7 |
500×（80+100）×80 |
10.0 |
|
AE-8 |
400×（110+120）×50 |
7.0 |
|
AE-9 |
300×（140+160）×40 |
5.0 |
|
AE-10 |
200×（90+110）×40 |
3.0 |
5、海水冷却水系统常用圆盘状牺牲阳极型号规格
型号 |
规格/mm |
重量kg |
|
直径×高 mm |
|
AE-11 |
300×60 |
11.5 |
|
AE-12 |
360×40 |
9.0 |
|
AE-13 |
300×40 |
7.5 |
|
AE-14 |
200×50 |
4.0 |
|
AE-15 |
180×50 |
3.5 |
|
AE-16 |
120×100 |
2.5 |
6、船体常用牺牲阳极型号规格
型号 |
规格/mm |
重量kg |
|
长×宽×高 |
|
AH-1 |
800×140×60 |
17.0 |
|
AH-2 |
800×140×50 |
15.0 |
|
AH-3 |
800×140×40 |
12.0 |
|
AH-4 |
600×120×50 |
10.0 |
|
AH-5 |
400×120×50 |
6.5 |
|
AH-6 |
500×100×40 |
5.5 |
|
AH-7 |
400×100×40 |
4.5 |
|
AH-8 |
300×100×40 |
3.5 |
|
AH-9 |
250×100×40 |
2.5 |
|
AH-10 |
180×70×35 |
1.2 |
|
AH-11 |
300×150×50，双铁脚 |
5.8 |
|
AH-12 |
300×150×40，双铁脚 |
4.6 |
|
AH-13 |
300×150×50，螺栓式 |
5.8 |
|
AH-14 |
300×150×40，螺栓式 |
4.8 |
7、常用镯式铝合金阳极规格
规格
内径×宽度×厚度×间隙mm |
重量Kg |
铁芯规格mm |
|
Ф1020×200×35×51 |
68 |
5×50 |
|
Ф819×60×30×51 |
13 |
5×25 |
|
Ф624×80×30×51 |
17 |
5×50 |
|
Ф513×100×30×51 |
17 |
5×50 |
|
Ф487×200×45×51 |
41 |
5×50 |
|
Ф470×480×25×51 |
50 |
5×50 |
|
Ф436×480×38×51 |
70 |
5×50 |
|
Ф420×413×45×51 |
69 |
5×50 |
|
Ф385×150×59×51 |
32 |
5×50 |
|
Ф335×505×38×51 |
56 |
5×50 |
|
Ф280×250×45×51 |
29 |
5×50 |
|
Ф252×250×45×51 |
26 |
5×50 |
